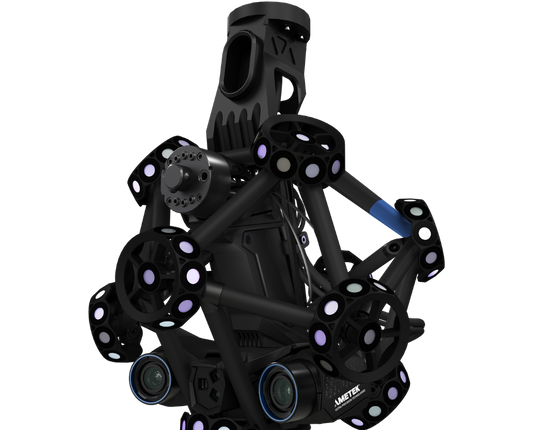

MetraSCAN 3D-R right side

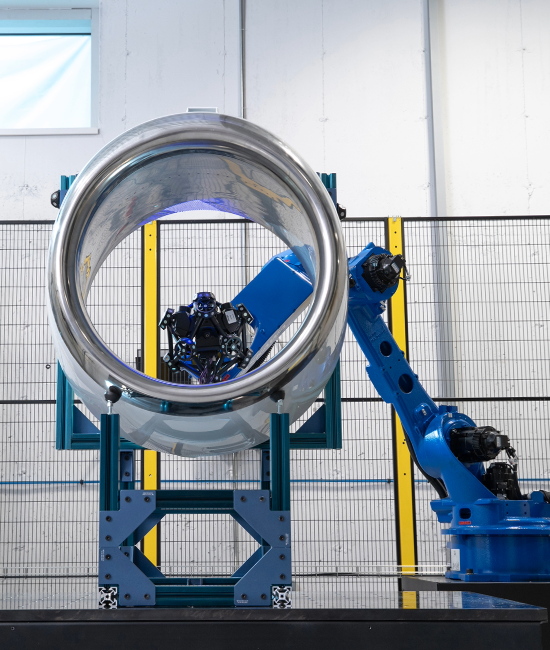

Blue robot holding a MetraSCAN 3D-R scanner inspection an aircraft inlet part

CUBE-R

自动化质量控制的一站式交钥匙方案或定制化方案

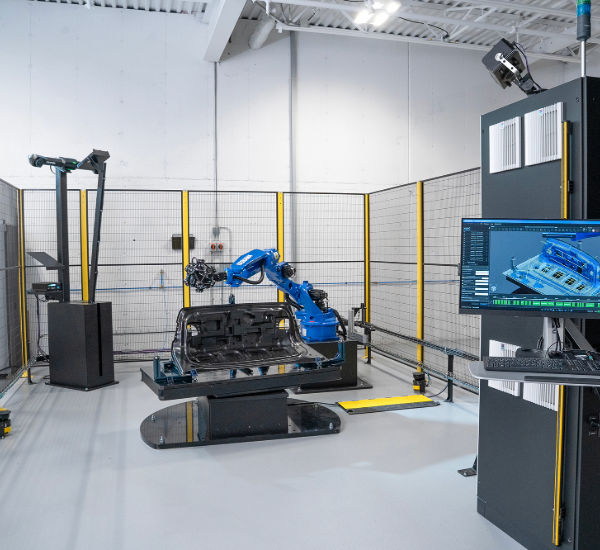

CUBE-R 能满足当今制造业对提升产能、优化产品质量、降低运营成本的需求，即便在振动环境下或是复杂表面，也能保持计量级精度。
凭借智能离线编程、高帧率全场 3D 数据，以及并行处理可最大程度缩短周期时间，CUBE-R 能使制造商以更少的资源、更低的成本完成更多检测 —— 最终实现 100% 全检与零缺陷交付。

在振动环境中仍能保持计量级精度。

复杂表面也能达到最佳 3D 扫描效果 —— 无需预处理

交钥匙或定制化方案，精准契合您的实际需求

自动化操作，人人可用

我们的 CUBE-R 解决方案

可满足您需求的不同配置

CUBE-R 是一款高产能工业测量单元，模块化设计可实现无限配置 —— 既能精准适配当前的部件尺寸，又能随未来需求灵活扩展。Creaform 的工程团队可以为您从硬件到软件全方位定制 CUBE-R，以满足特定尺寸、机器人及安全要求。为实现快速部署，CUBE-R 还提供三款标准交钥匙型号：M2™、M3™和 M4™，分别适用于最大 2 米、3 米和 4 米的部件尺寸。
M2

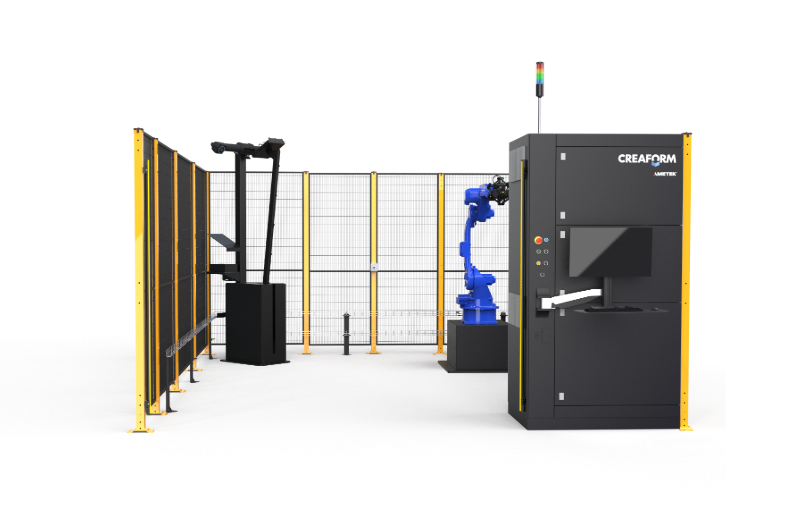

The M2 measuring cell with blue robot, table, calibration arm and Creaform control unit inside the safety enclosure
M3

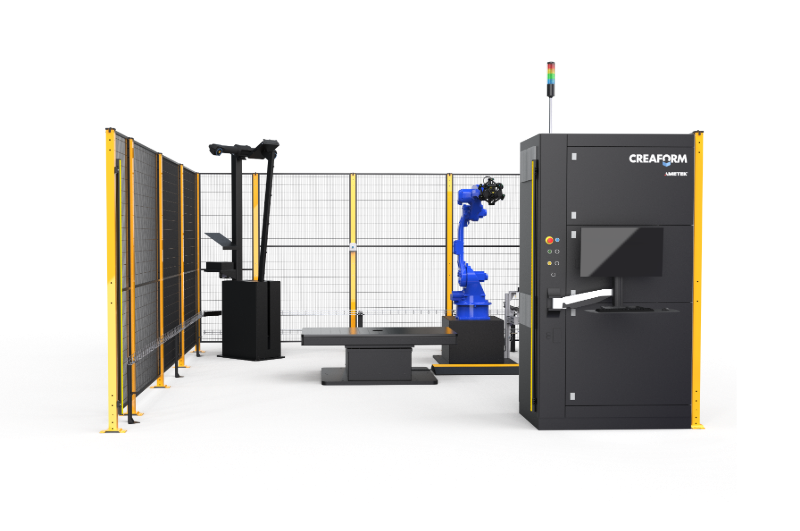

The M3 measuring cell with blue robot, table, calibration arm and Creaform control unit inside the safety enclosure

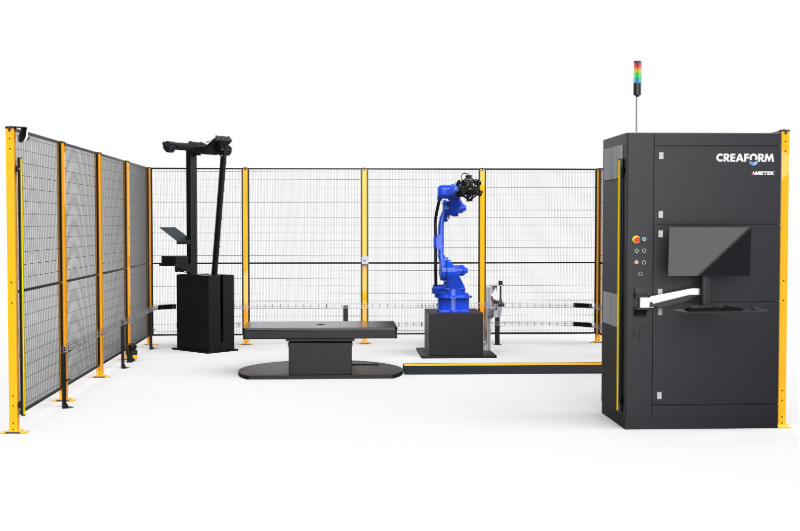

M4
The M4 measuring cell with blue robot, table, calibration arm and Creaform control unit inside the safety enclosure
定制布局

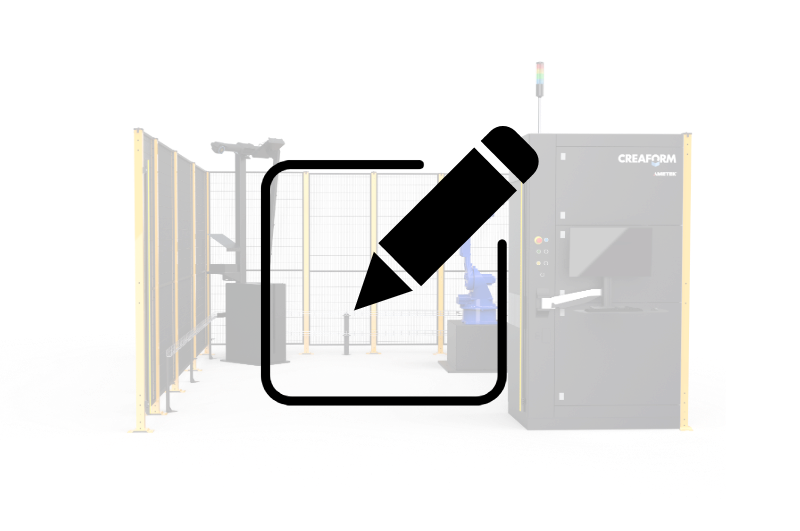

Automated measuring cell with blue robot and Creaform control unit, overlaid with a customization icon

CUBE-R 的可选配置

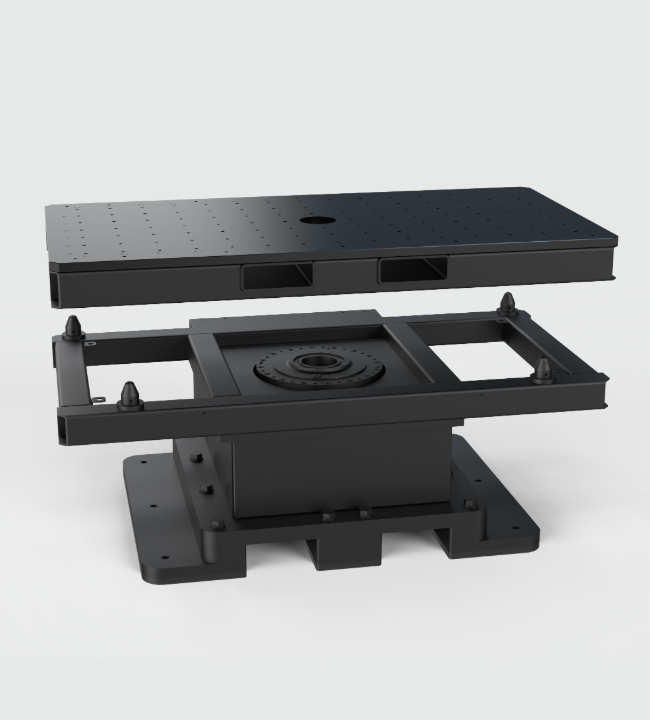

Close-up of the rotary table with the removable mounting plate option

可拆式安装板

托盘为选配件，可在测量单元外预装载部件和夹具。该套件与叉车兼容，可在 CUBE-R 内快速更换零部件，最大限度地减少换型停机时间。

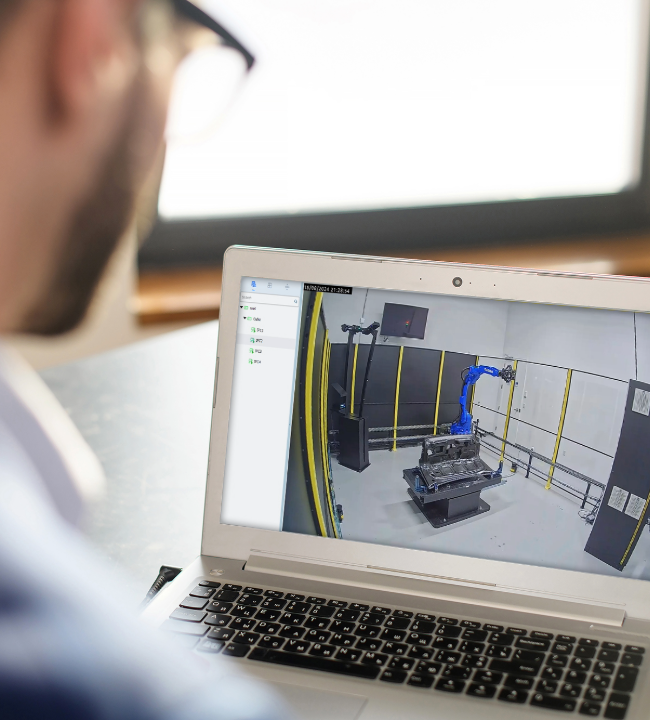

Person viewing four camera feeds of an automated measuring cell on a laptop screen

安全远程访问套件

Creaform 支持团队可通过集成摄像头与连接工具远程排查 CUBE-R 故障，从而最大程度地减少停机时间，加速问题解决。远程访问设有安全网关，只能在现场使用旋转开关激活。

Hands adjusting a jig with green laser alignment lines on a perforated metal surface

Virtek IrisTM 3D 定位系统

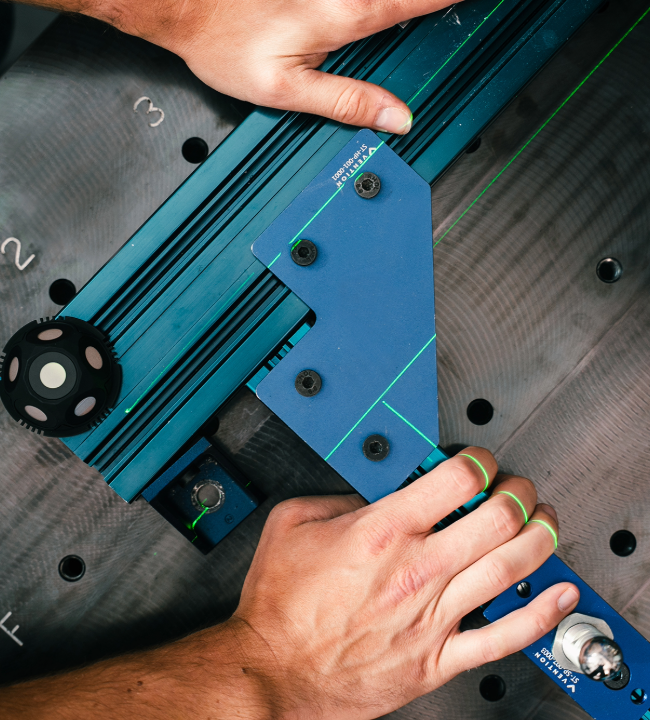

投影激光导向模式，使部件与夹具在工作台上精确对准与定位 —— 消除安装过程中的人为误差，节省时间，提升整体生产率。

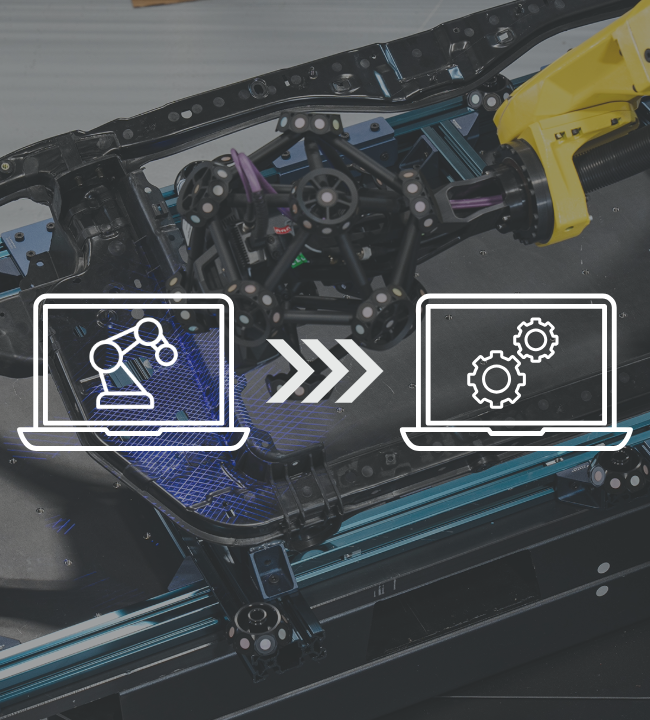

Scanner inspecting an automotive part with overlay icons showing process flow from scanning to software

高效能套件

该解决方案通过并行化扫描与数据处理，实现不间断扫描，提高了 CUBE-R 的运行时间，避免因数据处理的停机时间。

MetraSCAN 3D-R

用于自动化质量控制的 自动化光学三坐标扫描仪

MetraSCAN-R BLACK Elite

适用于扫描表面复杂的部件

MetraSCAN-R BLACK™ Elite 将 3D 扫描提升至新高度。45 条激光线与大视场实现快速数据采集。独特的动态跟踪功能，即使在振动的生产环境中，也能连续完成高精度的 3D 测量。
MetraSCAN-R BLACK™ Elite 非常适用于的几何形状复杂、不同类型材料和表面的部件，包括大型铸件、大型汽车和重工业零件或任何其他复杂的部件或组件。

光源
45条激光线
测量速率
1,800,000 次测量/秒
扫描区域
310 x 350 mm

MetraSCAN-R BLACK Elite HD

适用于扫描有许多边缘、剪切边、边界的部件

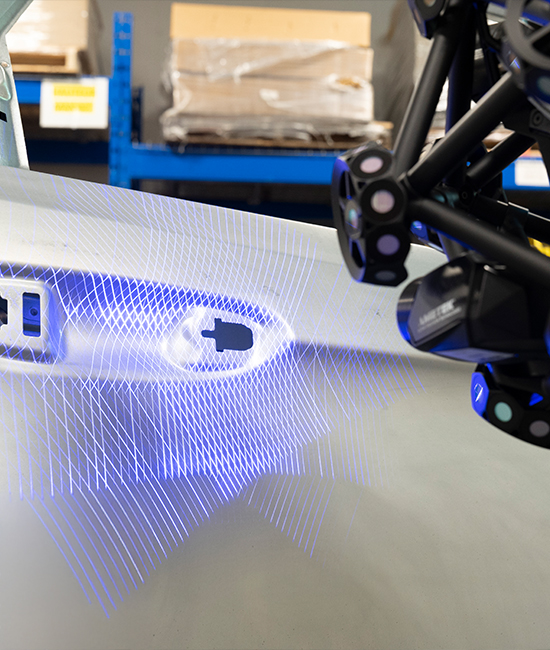

基于和 MetraSCAN-R BLACK Elite 相同的高性能技术，MetraSCAN-R BLACK™ Elite HD 具有更高的分辨率以更好地满足汽车市场用户的需求。以优化的视野设计，MetraSCAN-R BLACK Elite HD 在应对更具挑战的应用时，在速度和可重复性方面发挥更佳的性能，例如钣金件的 3D 测量。

光源

69条激光线

测量速率

3,000,000 次测量/秒

扫描区域

190 x 170 mm

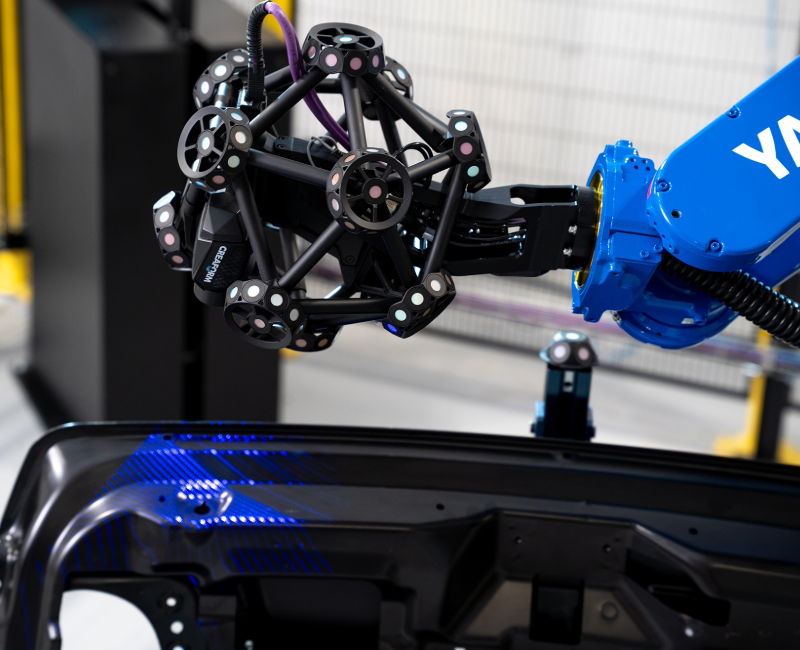

Blue robot with MetraSCAN 3D scanner inspecting a black automotive part with laser lines

速度

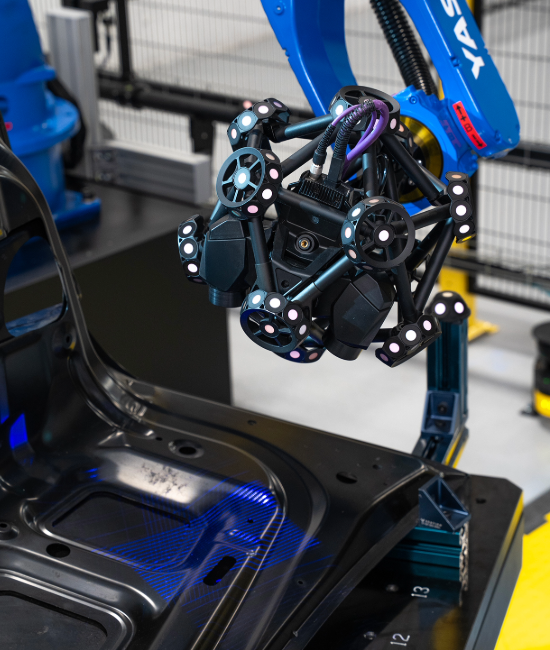

MetraSCAN 3D-R 每天可以测量数百个零部件，它是大规模生产中近线检测的理想选择，可直接在车间对零部件进行质量控制。MetraSCAN 3D-R 易于集成、安装快速且简单，可以帮助您加快自动化质量控制流程，从而加快您的上市时间。

高测量速率
高达 300 万次测量/秒的速度，缩短周期时间
快测量速度
不受表面、装饰物和几何特征的限制
高密度扫描区域

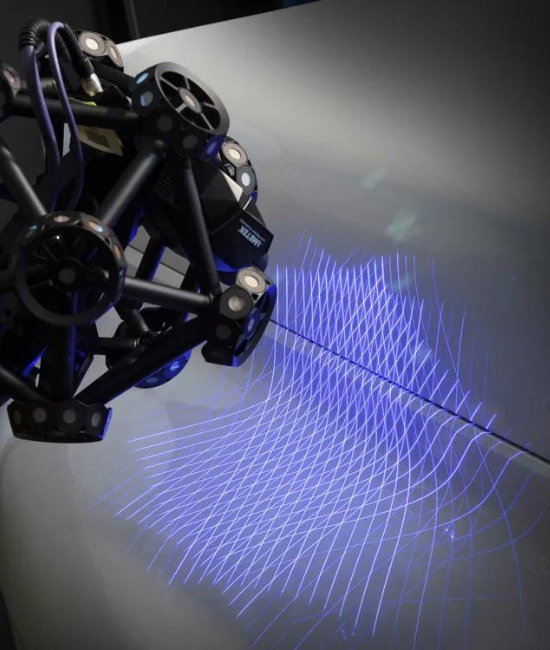

69 条激光线

精度和分辨率

由于 MetraSCAN 3D-R 具有计量级精度、可重复性和分辨率，因此无论是扫描表面、装饰物还是几何特征，它都能提供高质量的结果。MetraSCAN 3D-R 无需严格的测量设置，是一款专为车间条件下的工业自动化而设计的 3D 扫描仪。由于 C-Track 光学跟踪器支持动态参照，3D 扫描仪和部件在检测过程中均可移动，这不会影响部件的对齐以及测量精度和可靠性。

动态参考特性，确保车间精度
在车间条件下，精度为 0.025 mm，不受不稳定性、振动和温度变化的影响
可靠的验收测试
基于 VDI/VDE 2634 第 3 部分标准
基于 ISO 10360 标准
ISO/IEC 17025: 2017 认证实验室
体积精度
0.078 mm
高分辨率
0.015 mm

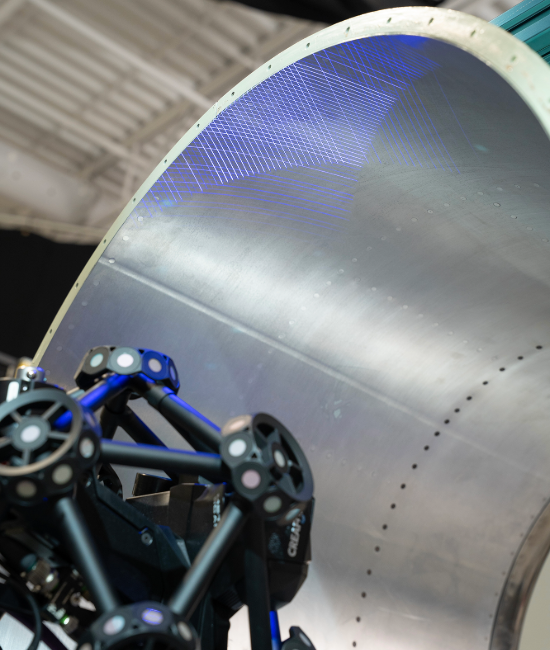

MetraSCAN 3D scanner inspecting a large metallic aircraft inlet surface with blue laser lines

多功能性

MetraSCAN 3D-R 结合了光学和蓝色激光技术，既能对高亮表面或具有不同反射率的物体进行高效的 3D 扫描，又能测量不同尺寸和表面几何形状的零部件。MetraSCAN 3D-R 既可作为定制工业机器人解决方案，又可作为 Creaform CUBE-R 交钥匙测量解决方案。

蓝色激光技术
特别适用于高亮和反光表面
可配置和可定制的产品组合
模块化设计，可实现无限配置
各种零部件尺寸
适合各种零部件尺寸和几何形状
定制集成选项

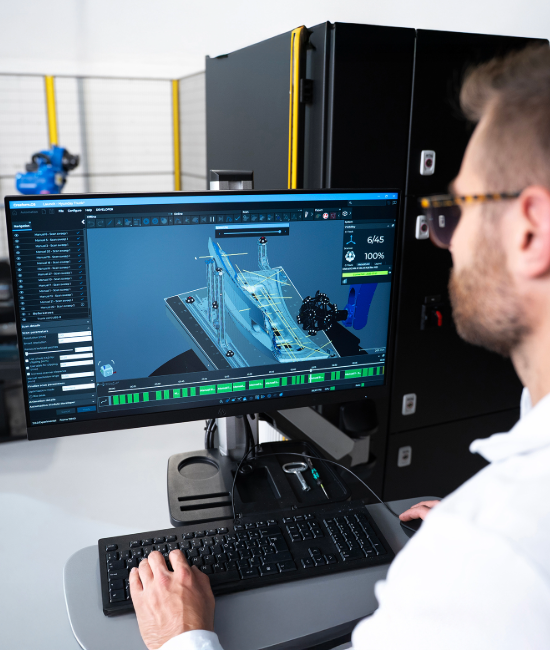

Computer screen displaying Automation software with a robotic scanner analyzing a metallic part

操作简单

因 其 操 作 简 单 、兼 容 各 种 计 量 软 件 以 及可 实 现 离 线 编 程 等 特 点，MetraSCAN 3D-R 可供各类人员使用，不受用户的专业知识或经 验水平的影响。一旦测量完成，质量控制工程师就可以专注于分析和审 查结果这两项高附加值的任务。

适合车间操作人员
无需机器人或计量学领域的专业知识
支持的机器人
与工业机器人和协作机器人兼容
自动化和检测为同一提供商（在同一软件套件内）
可与第三方计量软件兼容
数字孪生环境
使用Automation™进行扫描智能和自动机器人路径编程

配备 MetraSCAN 3D-R 的集成解决方案

3D 扫描 CMM 适合各种检测需求、行业和制造工艺。与任何品牌和型号的机器人兼容，是机器人系统集成商的理想解决方案。
  • 集成解决方案 - 协作机器人

    这套交钥匙解决方案为刚接触自动化领域的用户而设计，它将 MetraSCAN 3D-R 安装在一个协作机器人（Cobot）上。可满足寻求简便、高效和安全的需求而部署自动化方案的制造商。对于空间有限的计量实验室来说，这套自动测量系统是理想的选择，不需要安全防护罩，这也使它成为一种更加经济实惠的解决方案。

    • 易于安装，易于部署
    • 轻巧紧凑的设计
    • 确保用户的人身安全
    • 与自动化模块相互支持

    协作机器人安装和布局优化：Creaform 还提供协作机器人安装的专业知识，从超特定实验室检测到全自动机器人辅助质量控制等方面来确保定制布局的优化。

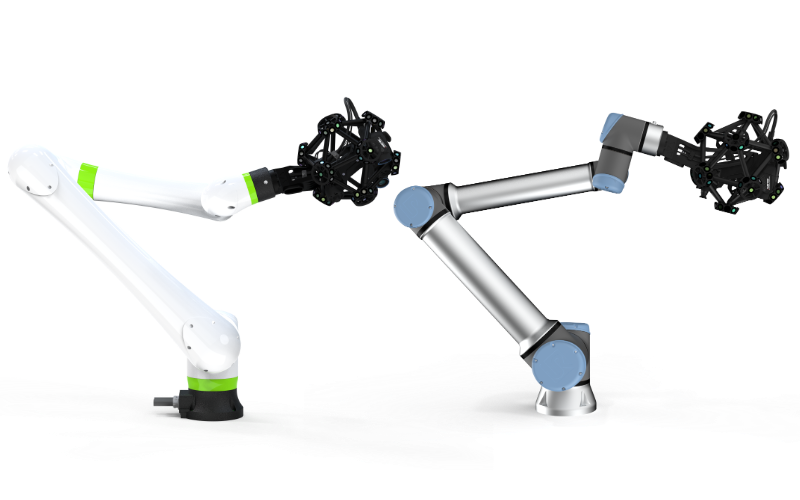

    MetraSCAN 3D-R on collaborative robot
  • 集成解决方案 - 工业机器人

    MetraSCAN 3D-R 无需严格的测量设置，是为车间条件下的工业自动化而设计的。这款功能强大、创新型光学 CMM 扫描仪可以安装在任何工业机器人上，适合您与系统集成商合作进行的任何类型的集成项目

    • 最大限度地提高生产力和吞吐量
    • 范围更大（更大的部件尺寸范围）
    • 坚固耐用的设计

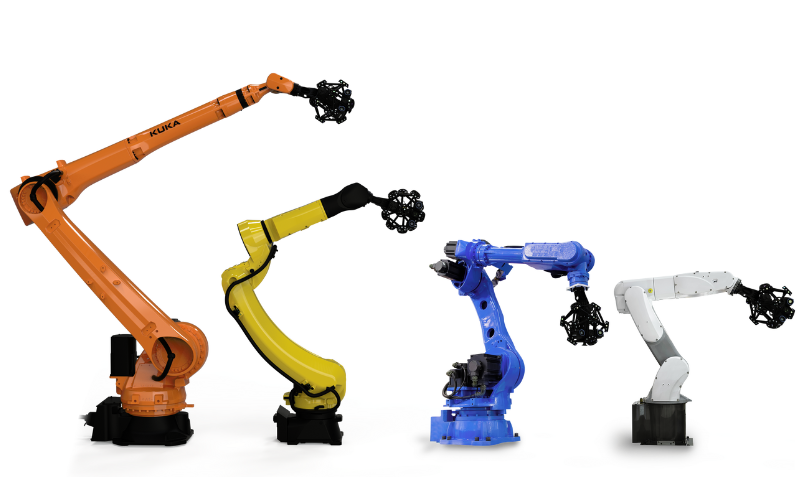

    MetraSCAN 3D-R on industrial robots

正在寻找自动化质量控制的定制或交钥匙解决方案？

MetraSCAN 3D-R 和 CUBE-R 可提供全面、精确的数据结果。
咨询专家

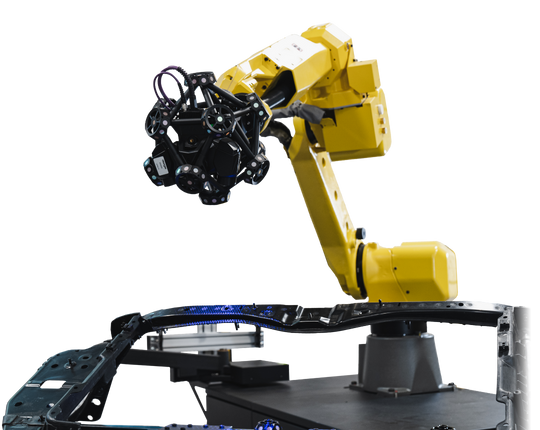

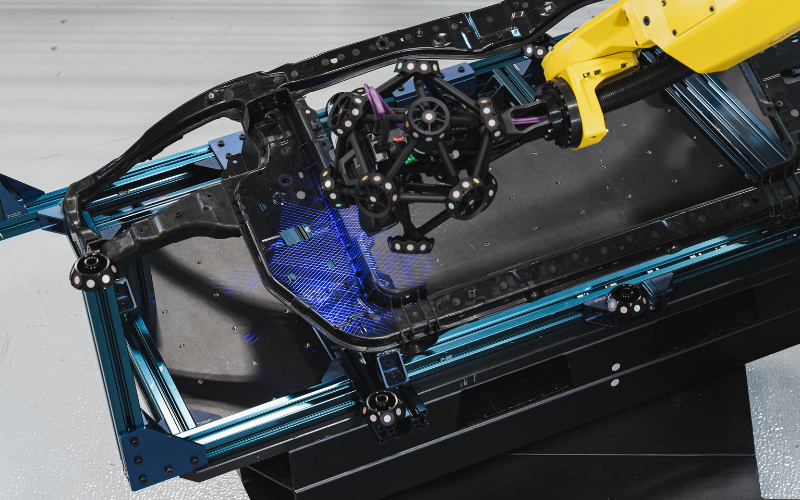

MetraSCAN 3D-R scanning car frame for inspection

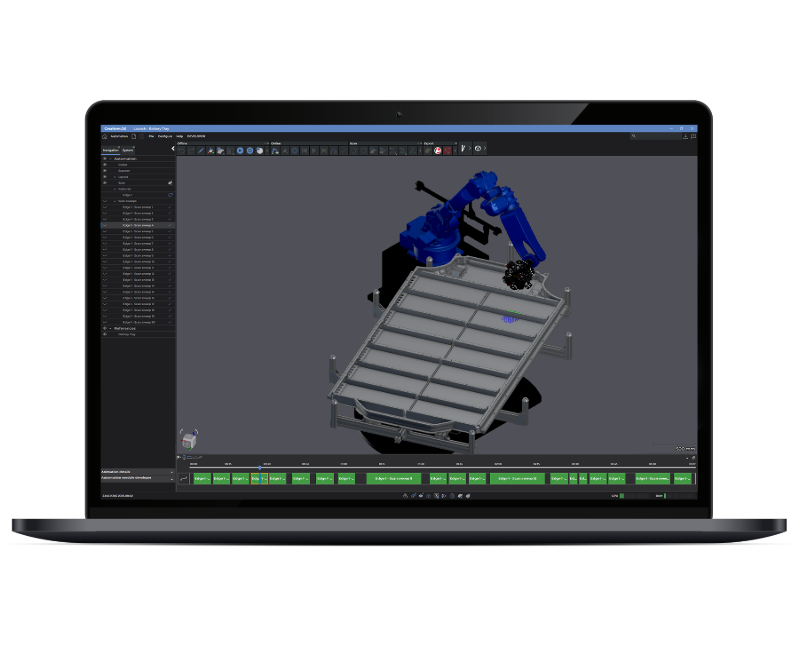

Laptop screen showing Automation software with a blue robotic arm scanning a large metallic panel

Creaform Metrology Suite™

数字孪生环境软件模块

MetraSCAN 3D-R 可与 Creaform Metrology Suite 中的离线编程软件模块（即自动化模块）无缝配合使用，使非三维扫描或机器人技术专家也能在很短的时间内获取高质量的尺寸测量结果。
了解详情

Creaform.OS™ LTS

采用我们为每个特定 Creaform.OS LTS 版本提供的软件延长支持服务。

Creaform.OS LTS™（长期支持）是 Creaform 形创专门开发的一个完全集成的 3D 软件平台版本，专为 R-Series 三维测量解决方案提供。它使客户无需升级到新的软件版本，即可完成制造任务。
Blue Yaskawa robotic arm with MetraSCAN 3D scanner inspecting a black automotive part with blue laser lines

与您的软件兼容

logo metrologic group
logo innovmetric

扩展硬件和设备

MaxSHOT 3D™
这款便携式光学坐标测量系统配备精确、快速的摄影测量功能，适用于大尺寸部件等众多应用。
MaxSHOT 3D Optical coordinate measuring system
虚拟计量实验室
创建您自己的虚拟 CMM 室，避免体积庞大的硬件占用大量空间，同时从 Creaform 的探测和 3D 扫描解决方案中获益。

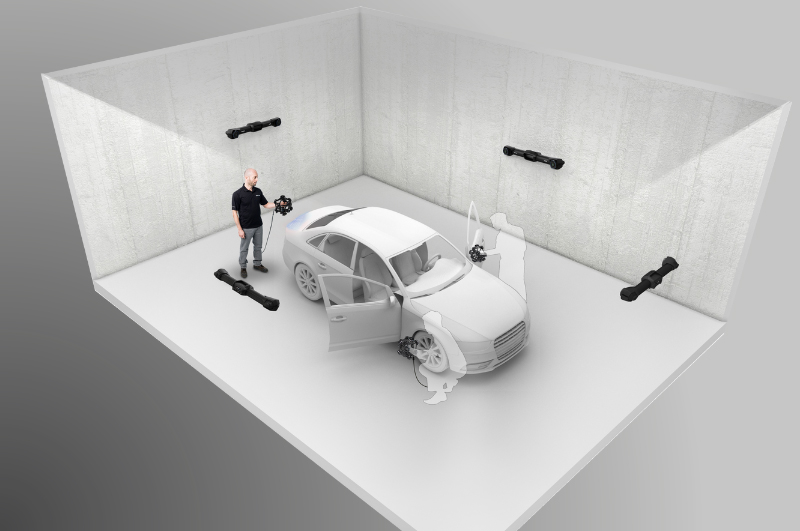

Scanning in virtual metrology lab

技术规格

查看完整规格参数

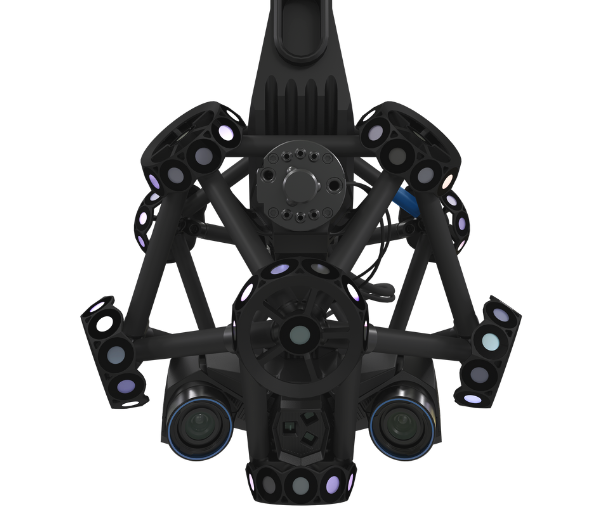

metrascan-r-black-elite-front-model
0.025 mm
0.064 mm
0.025 mm
1,800,000 次测量/秒
metrascan-r-black-elite-hd-front-model
0.025 mm
0.064 mm
0.015 mm
3,000,000 次测量/秒

技术规格

查看完整规格参数

想进一步了解我们的自动化质量控制解决方案 R-Series 吗？

我们的自动化质量控制专家可以根据您的生产环境推荐理想的配置。
咨询专家
MetraSCAN 3D-R scanning car frame

服务与支持

了解更多
计量服务
Creaform 形创计量服务致力于在检测计划、应用开发和集成、编程和自动化等方面为客户提供支持。

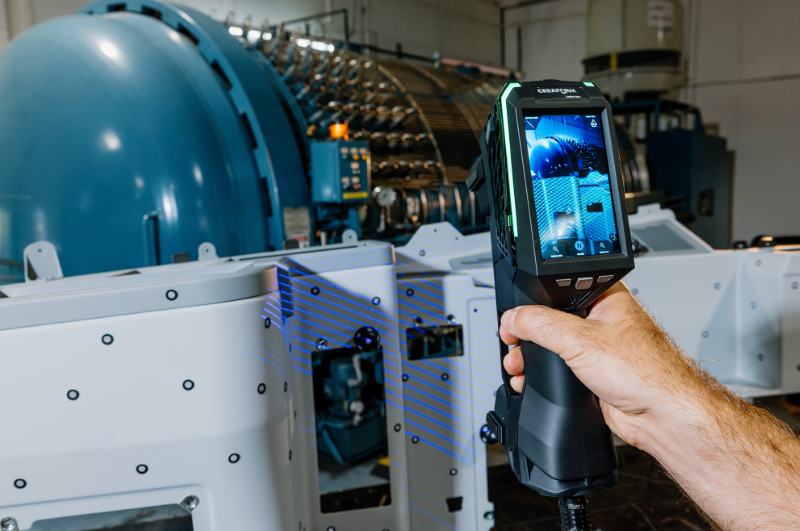

handyscan-evo-metrology-services
培训
通过 Creaform 形创的多层级学习课程，了解我们的生态系统，强化您的练习，巩固您的知识，并最大限度地提高您的学习成果。
Customer service representative wearing a headset, seated at a desk with computer screens in a professional office environment.
客户支持
Creaform 形创提供的客户关怀计划 (CCP) 包括基本、全面和教育版套餐，赋能客户获得最大的投资回报并实现目标。

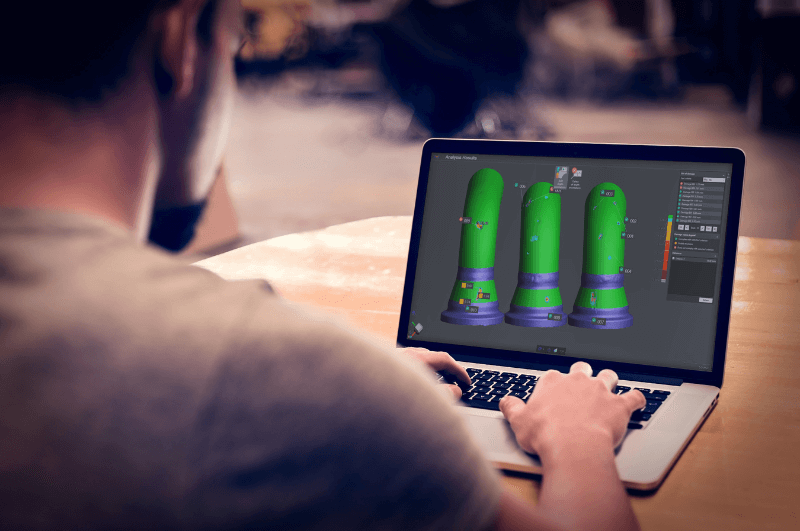

man on laptop using Creaform software
